来源：昌昇自动化时间：2021-05-15

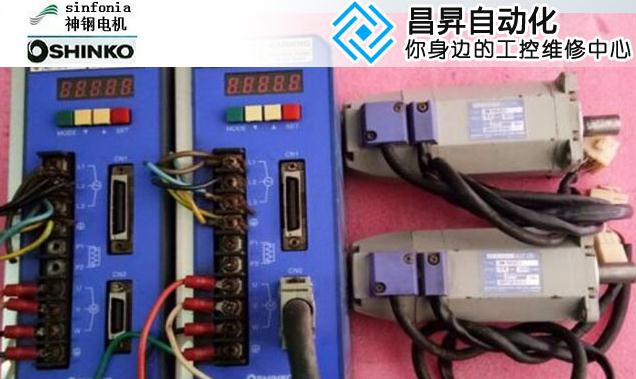

日本神钢SHINKO伺服驱动器在设备报警E13故障如何维修，那么主板及驱动板各种IC的工作原理是什么呢？现在工程师跟大家讲述一下神钢SHINKO伺服驱动器维修中LM393运放的作用。
LM393 是双电压比较器集成电路。输出负载电阻能衔接在可允许电源电压范围内的任何电源电压上，不受 Vcc端电压值的限制。此输出能作为一个简单的对地SPS开路（当不用负载电阻没被运用），输出部分的陷电流被可能得到的驱动和器件的β值所限制。当达到极限电流（16mA）时，输出晶体管将退出而且输出电压将很快上升。
LM393主要特点
工作温度范围：0°C -- +70°C
SVHC（高度关注物质）：No SVHC （18-Jun-2010）
器件标号：393工作电源电压范围宽，单电源、双电源均可工作，单电源： 2～ 36V， 双电源：±1～±18V；
消耗电流小，ICC=0.4mA；
输入失调电压小，VIO=±2mV；
共模输入电压范围宽， VIC=0～VCC-1.5V；
输出与TTL，DTL，MOS，CMOS 等兼容；
输出可以用开路集电极连接“或”门；
表面安装器件：表面安装
lm393引脚图及功能
lm393引脚图
lm393中文资料汇总（lm393引脚图及功能_工作原理及应用电路）
lm393引脚功能
lm393中文资料汇总（lm393引脚图及功能_工作原理及应用电路）
LM393主要功能
输出负载电阻能衔接在可允许电源电压范围内的任何电源电压上，不受 Vcc端电压值的限制，输出部分的陷电流被可能得到的驱动和器件的β值所限制。当达到极限电流（16mA）时，输出晶体管将退出而且输出电压将很快上升。输出饱和电压被输出晶体管大约60ohm 的γSAT限制。当负载电流很小时，输出晶体管的低失调电压（约1.0mV）允许 输出箝位在零电平。
