安川变频器g7的开关电源维修

来源:昌昇自动化时间:2021-06-22

 安川变频器g7的开关电源维修,开关电源损坏是安川变频器常见的故障之一,开关电源损坏后导致的故障情况是变频器的操作面板没有任何显示,测量开关电源各输出均无直流电压输出。这种情况通常是安川变频器开关电源部分电路中的开关击穿或烧坏比较多见,有时也会出现脉宽调制芯片损坏或启动电阻出现阻值变大或烧断等情况。我们采用万用表的电阻档只要检查上述部分的元件,就可以找出损坏的原件,然后采用同型号同规格的进行更换,就能把安川变频器开关电源部分的故障排除了。

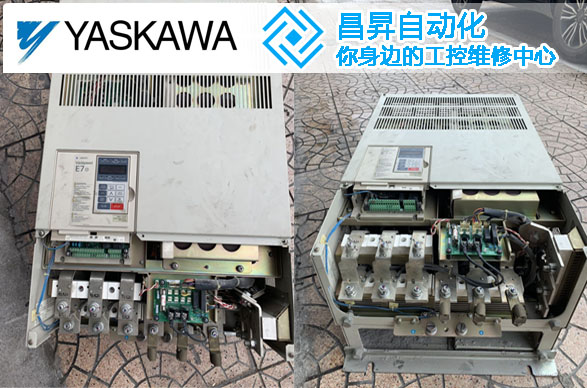

安川变频器维修


1.先关闭电源,检测整流电路D1-D4是否击穿或断路,滤波电路的电容是否损坏,平衡电阻R1, R2是否正常,降压电阻R3是否烧断或阻值增大失效,如果是将损坏的电阻进行修改。

2.检测开关管b-e结,c-e结 是否有击穿短路现象,测量开关变压器,各个绕组是否有短路现象,以确定开关管,及开关变压器的好坏(断电情况下测试)

3.检测次级输出绕组的整流滤波元件,重点察看滤波电容是否鼓包或损坏,以排除次级电路短路的可能。


4.在确定上述元件正常的情况下,我们可以把开关电源板从变频器上取下单独对其进行加电试验。用调压器缓缓地调至开关电源的额定电压值,此时应能听到变压器起振时的吱吱声,如没有听到起振的声音,用万用表检测UC3844的电源正,负级之间是否有12V一16V左右的直流电压。

5.在确定UC3844的供电端电压正常后,可用示波器察看一- 下UC3844的6脚是否有PM波输出,到开关管的触发端,注意根据电路设计的不同,PVM波的频率-般在20KHZ- - 100KHZ之间。8.如果没有PWM波输出,则更换定时元件C5、R8、C6或UC3844。

6.经过前面步骤的检查,发现电源主回路,充电电阻,主回路接触器都正常,故障确定在电源板。10.对开关电源板进行测量。若前五步测量通过,需要单独对电源板,加电测量PVM调制芯片的电源端,对地有12.5V左右的电压,说明供电正常。

7.用示波器看芯片的PWIM输出端,发现没有PM调制波形。更换PVM调制芯片后,上电试验正常,0K。


安川变频器g7的开关电源维修另一常见的故障就是在给它上电后会听到刺耳的尖叫声,这种情况多是由脉冲变压器发出的,一般是开关电源输出侧有短路现象所导致的。在维修这种故障时我们可以从输出侧查找故障,以24V风扇机械故障出现故障卡死导致开关电源负载过重所致。
