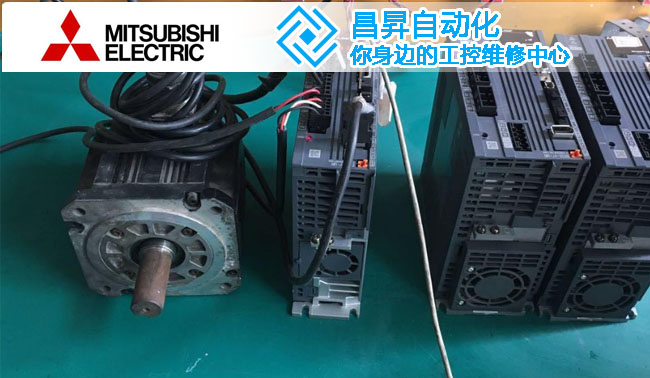

三菱伺服电机维修
三菱伺服电机维修

来源:昌昇自动化

时间:2018-09-13 19:13:01

详细信息

三菱伺服电机的工作原理:

三菱伺服电机MR-JE是控制机械元件运转补助马达间接变速装置。交流伺服电动机定子的构造基本上与电容分相式单相异步电动机相似.其定子上装有两个位置互差90°的绕组,一个是励磁绕组Rf,它始终接在交流电压Uf上;另一个是控制绕组L,联接控制信号电压Uc。所以交流伺服电动机又称两个伺服电动机。

交流伺服电动机的转子通常做成鼠笼式,但为了使伺服电动机具有较宽的调速范围、线性的机械特性,无“自转”现象和快速响应的性能,它与普通电动机相比,应具有转子电阻大和转动惯量小这两个特点。目前应用较多的转子结构有两种形式:一种是采用高电阻率的导电材料做成的高电阻率导条的鼠笼转子,为了减小转子的转动惯量,转子做得细长;另一种是采用铝合金制成的空心杯形转子,杯壁很薄,仅0.2-0.3mm,为了减小磁路的磁阻,要在空心杯形转子内放置固定的内定子.空心杯形转子的转动惯量很小,反应迅速,而且运转平稳,因此被广泛采用。

常州凌科自动化专业维修三菱伺服数控系统,公司搭建三菱M70,M80等三菱测试维修平台,可以帮广大客户从根本上解决三菱设备难修复,维修周期长等缺点,相信凌科就是相信品牌的力量,只要你的三菱系统出现了任何问题都可以联系我公司,我们会在短的时间里给你一个满意的答复,公司创建十多年来先后服务过60000多家国内外大小企业,共修复110000多台设备,是广大企业用户的优质供应商。

专业的检测仪器及测试平台

昌昇自动化专业维修工程师有着20多年的维修经验,具有维修技术过硬,维修成功率高,修复速度快,价格合理等诸多优势。

公司拥有专业的检测设备及测试平台,公司有着充足的工控设备配件,包括国产、进口配件及一些罕见的配件仓储。能够快速测试故障,并进行维修测试。

成千上万的维修案例,见证我们的实力!

交流伺服电动机在没有控制电压时,定子内只有励磁绕组产生的脉动磁场,转子静止不动。当有控制电压时,定子内便产生一个旋转磁场,转子沿旋转磁场的方向旋转,在负载恒定的情况下,电动机的转速随控制电压的大小而变化,当控制电压的相位相反时,伺服电动机将反转。

交流伺服电动机的工作原理与分相式单相异步电动机虽然相似,但前者的转子电阻比后者大得多,所以伺服电动机与单机异步电动机相比,有三个显着特点:

1、起动转矩大

由于转子电阻大,其转矩特性曲线如图3中曲线1所示,与普通异步电动机的转矩特性曲线2相比,有明显的区别。它可使临界转差率S0>1,这样不仅使转矩特性(机械特性)更接近于线性,而且具有较大的起动转矩。因此,当定子一有控制电压,转子立即转动,即具有起动快、灵敏度高的特点。

2、运行范围较广

3、无自转现象

正常运转的伺服电动机,只要失去控制电压,电机立即停止运转。当伺服电动机失去控制电压后,它处于单相运行状态,由于转子电阻大,定子中两个相反方向旋转的旋转磁场与转子作用所产生的两个转矩特性(T1-S1、T2-S2曲线)以及合成转矩特性(T-S曲线)

交流伺服电动机的输出功率一般是0.1-100W。当电源频率为50Hz,电压有36V、110V、220、380V;当电源频率为400Hz,电压有20V、26V、36V、115V等多种。

交流伺服电动机运行平稳、噪音小。但控制特性是非线性,并且由于转子电阻大,损耗大,效率低,因此与同容量直流伺服电动机相比,体积大、重量重,所以只适用于0.5-100W的小功率控制系统。

以上说了那么多主要是为大家讲解了有关伺服电机的工作原理的问题,通过上面的详细介绍,想必大家应该对伺服电机和伺服电机工作原理有了一个全面的了解和认识了。
